玻璃鋼/復合材料的防腐蝕性能,主要取決于樹脂基體。熱固性樹脂與熱塑性樹脂比較,前者的防腐蝕性能不如后者。正如有的學者把樹脂的防腐蝕性能劃分為六級,級別越高防腐蝕性能越好。

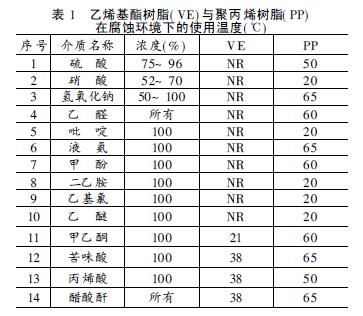

按其劃分的等級看,不飽和聚酯屬二級,酚醛樹脂、呋喃樹脂、胺固化的環氧樹脂屬三級;聚乙烯、聚丙烯為五級;氟樹脂為六級。從表1中的耐腐性能數據亦足可以得出聚丙烯耐腐蝕性能遠遠優于熱固性樹脂。
乙烯基酯樹脂的防腐蝕性能,在復合材料的基體中,屬比較優異的種類,但與聚丙烯相比,仍較為遜色。因此,人們曾想用聚丙烯材料作內襯,外覆FRP結構層,成為PP/FRP復合結構體。用這種結構體制成的管道和貯罐,既發揮了聚丙烯的耐腐蝕好和FRP的高強的長處,又克服了兩者的不足,即前者的強度和剛度低和后者抗滲漏性差的弱點。由于FRP和PP是性能差異很大的兩種材料,兩者不能很好的粘合為一整體,在使用過程中易出現鼓泡、脫粘、分層現象。雖有少數文章報道FRP和PP可以復合在一起,但工藝上的問題仍然存在。因此,研究解決PP/FRP的粘接問題,具有重大的實用意義。3 PP/FRP的復合體界面性能試驗研究PP和FRP是兩種不同性能材料,其表面差異很大,所以不易粘結成一個性能良好的整體。
人們為了解決這一難題,想了許多方法,采取了各種措施,較一致的看法是必須對PP表面進行處理。從目前看,所采用的處理方法大致有如下兩種:
(1)化學處理方法:化學氧化、接枝改性和偶聯劑處理等。
(2)物理處理方法:機械打磨鑲嵌、加熱氧化、射線照射、電暈、等離子體處理等等。從有關材料中不難看出,采用任何一種單一方法獨立處理PP后,再與FRP復合,其復合界面粘接性能很難達到理想效果,不能滿足工程上的要求。所以,必須采用組合方法,聯合協同作用,才有可能解決這一問題。http://www.ahqiangfeng.com
相關信息
粵公網安備 44190002002768號
